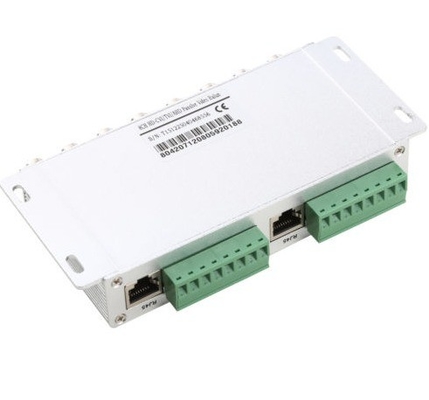

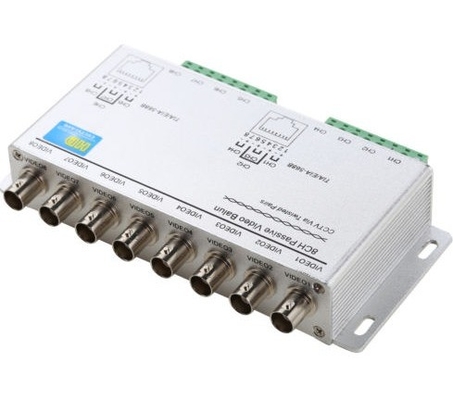

HD CVI AHD TVI 호환성 8CH 수동 비디오 CCTV 카메라용 발런 수신기 송신기

• 모든 HD-CVI,HD-TVI,HD-AHD와 호환됩니다.
• 720P CVI 카메라에 최대 450m
• 1080P CVI 카메라에 최대 250m
• 720P/1080P TVI 카메라에 최대 250m
• 720P AHD 카메라에 320m까지
• 1080P AHD 카메라에 최대 250m
• NTSC,PAL 및 SECAM 비디오 형식
• 전원이 필요없어
• 60dB 크로스 토크 및 노이즈 면역
• 내장된 일시적 차단 보호

기술 사양:

• 주파수 반응: DC ~ 60Mhz
• 약화: 0.5dB 타입
• CMRR: 60dB
• 전압 보호: 4KV
• ESD: 8KV
• 저항력: BNC: 75 오함, RJ45: 100 오함
• 작업 온도: -10°C ~ +70°C
• 보관 온도: -30°C ~ +70°C
• 습도: 0~95%
• 외부 차원: 157mm*65mm*29mm / 6.18' x 2.56' x 1.14' (연결기 제외)
• 무게: 340g
• 필요한 와이어의 종류:

  • 보호되지 않은 Cat-5 또는 그 이상의 트위스트 페어 와이어 ((주로 표준 Cat-5 또는 그 이상의 트위스트 페어 와이어를 사용하십시오. 와이어 품질은 전송된 이미지 효과와 전송 거리에 직접 영향을 미칩니다.)
  • 특성적 임피던스: 100Ω±20Ω
  • DC 루프 저항: 18Ω/100m
  • 차차 용량:62pf (최대)



  연결 방법:

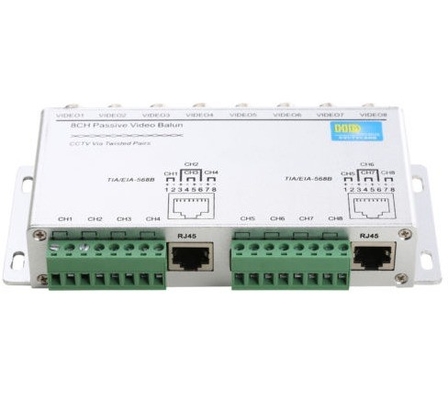

  • TIA-EIA-568B의 연결 순서에 따라 Cat-5 방패가 없는 트위스트 페어 와이어에 대한 클램프 모듈 플러그, 클램프 된 모듈 플러그를 RJ45 소켓에 연결하고, 코아시스를 BNC에 연결합니다.
  •
